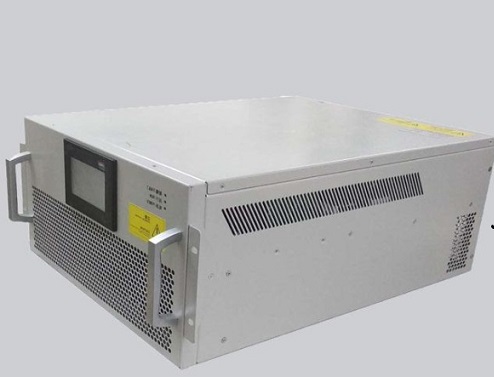

RGAF有源电力滤波器/h3>
产品描述
一、主要技术指标
有源电力滤波装置为封闭式户内设备，通过实时检测负载电流波形，得到需要补偿的谐波电流成分，并将其反向，通过控制IGBT的触发，将反向电流注入供电系统，实现治理谐波功能，保证供电系统安全有效运行。
1、工作电压：额定电压380V±15%；
2、工作频率：50Hz±5%；
3、装置功率损耗：<3%额定视在功率；
4、治理谐波次数：2~50次谐波（可以选择性滤波，各次谐波补偿可分别设定）
5、谐波治理率：>95%（额定范围内）；
6、单台装置额定补偿电流：25A； 50A；75A ；100A ；150A；200A；
7、开关频率：25.6kHz；
8、无功性质：滞后、超前；
9、响应时间：≤20ms；
10、过载能力：120%（1min）；
11、噪音：≤65dB（额定工况下1m距离）；
12、防护等级：IP20（设有防直漏措施）；
13、制冷方式：强制风冷；
14、单箱柜尺寸：箱体500mm宽×620mm深×250mm高；柜体颜色： 黑色。
15、人机界面：采用5或7寸背光式液晶显示器，手动操作的按键输入；
16、通讯规约：采用Modbus远程通讯协议；通信接口：RS485／RS232
二、保护措施
1、快熔保护
2、失电压、过电压保护（防止重合闸来电冲击）
3、电压、电流硬件、软件双重保护
4、过温保护开关
5、设备软启动功能
