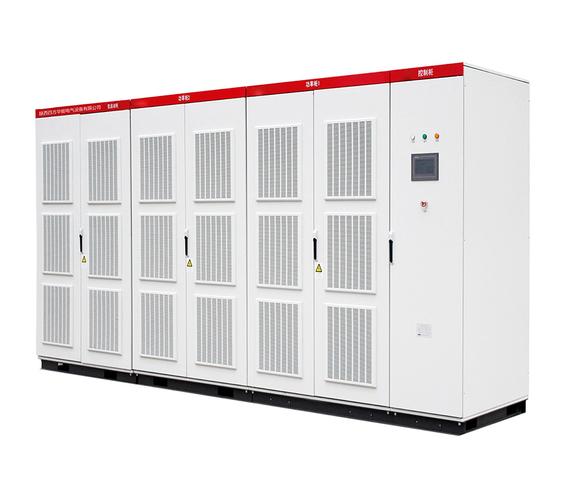

  无源电力滤波器 RGCF
RGCF 无源滤波补偿
详细介绍


随着工业技术的发展,不断有新的电力电子装置和其他非线性负荷(又称为畸变负荷)接入电网,电网谐波水平逐年升高。电力谐波导致的各种问题日益突出,已受到供用电双方的高度重视。对电力谐波进行治理刻不容缓。无源电力滤波器由于技术成熟、简单有效、价格较低等优点得到广泛应用。

荣广RGCF系列无源电力滤波器是采用LC串联谐振方式构成低阻抗谐波分流支路,通过并联分流实现谐波滤除的谐波治理设备,并可实现谐波治理与无功补偿一体化,具有性价比高的突出优点。荣广RGCF系列无源电力滤波器均针对用户配电系统与负荷特征,采用计算机模拟分析技术与计算机辅助参数优化技术专门设计,可实现与用户系统的最佳配合,并取得优良性价比。该系列产品均采用荣广自主研发的基于DSP和CPLD等新型高速集成控制芯片的专用控制器,采用基于无功和谐波分析的补偿参数的自适应调节控制算法,控制快速准确,可实现无功补偿、谐波滤除、谐波共振抑制等指标综合优化控制。

荣广系列无源电力滤波器可广泛应用于冶金、化工、机械制造、矿山、油田等各类工业企业的电力谐波治理。

 RGCF系列产品主要特点

• 针对用户配电系统与负荷特征专门设计,可实现最佳配合;

• 计算机模拟分析技术与计算机辅助参数优化设计技术,取得最效果;

• 基于 DSP 和 CPLD 等新型高速集成控制芯片的控制器,控制快速准确;

• 基于无功与谐波分析的补偿参数的自适应控制技术,实现无功补偿、谐波滤  除、谐波共振抑制等指标综合优化控制;

• 采用无暂态高速投切调谐电容器组专有技术,滤波支路投切无涌流冲击,可实  现滤波器的高速投切。

• 无功补偿与谐波治理一体化,设备性价比高。

主要技术指标

项 目

指 标

额定工作电压

三相400V/690V+10%-15%

额定工作频率

50Hz±2%

额定基波补偿容量

100kvar—9000 kvar

额定谐波电流容量

150A—9000A

典型谐波滤除比例

5、7、11、13次谐波≥65%,高于13次谐波≥50%

滤波单元投切级数

4—10

目标功率因数

cosφ=0.85~0.99(可设定)

响应时间

20ms - 30s可选择

有功损耗

<1.5% 基波补偿容量

音频噪声

≤55dB

保护功能

电压异常保护;电流异常保护;系统故障保护;系统过热保护

外形尺寸

1000×1000×2200标准MNS柜×N

储存温度

-40~55 ℃

工作环境温度

-10~40 ℃

相对湿度

≤ 95%,不结露
