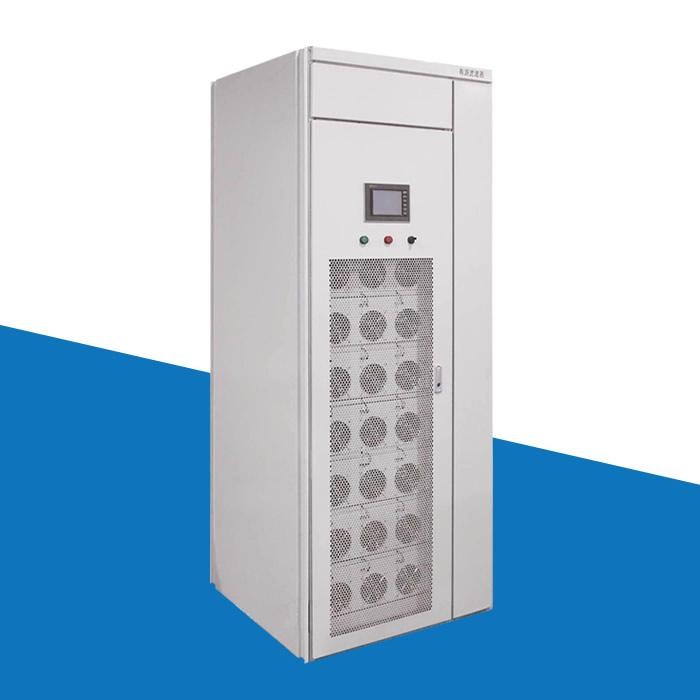

RGSVG充电桩无功补偿谐波治理/h3>
产品描述
解决方案1、牵引级IGBT模块： 采用开关器件牵引级IGBT模块。 较大的模块裕量设计，提高设备可靠性和安全性。 基板，绝缘陶瓷衬底，耐功率、热循环能力强。 牵引级IGBT模块内部封装电感低。 抗干扰能力强。 2、直流链电容：SVG采用IGBT专用直流链电容，该电容具有如下优势： 低等效串联电阻。 低等效串联电感。 高纹波电流，长寿命。 1.6倍过压能力。 高有效电流处理能力，免维护。 高温条件下的电容特性好。 3、功率单元： 主要包括IGBT、直流电容、缓冲吸收电路、驱动电路等。 SVG的核心主电路，用以实现功率变换。 模块化设计，功率单元的结构和电气性能完全一致，可以互换。 插排式设计，方便组装与更换。 统一风道设计，装置散热更加可靠。 4、全数字控制系统： 采用DSP芯片。 实时检测电网电压、电流等参数，计算瞬时无功功率，实现动态跟踪与补偿。 控制系统采用模块化设计。 DSP控制板互为冗余备份。作为一种充满活力的新兴技术，RGSVG装置具有以下技术特点：◆实时跟踪，动态补偿 自动跟踪补偿电网无功波动，具有高度可控性和快速响应性，补偿性能不受电网电压波动影响，滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险。◆多效功能，同时治理多种电能质量问题 RGSVG装置可以同时治理配电网中多种常见的电能质量问题，如功率因数超标、电流不平衡、电压闪变和电流谐波等，改善电网供电质量，确保用户设备安全、可靠运行，降低能耗、提高效率。◆功率单元模块化设计 功率单元采用IGBT全桥PWM逆变器模块化设计，相同模块可以互换，抽屉式结构，维护简单，更换快捷，提高了使用中的可靠性和可维修性。同时，由于采用了第三代IGBT和模块化设计，使得功率单元具有体积小、效率高、可靠性高的特点。◆ DSP智能控制 采用高速DSP控制芯片，确保信号检测和补偿控制有效；兼具智能监控功能，装置操控灵活，运行参数、工作状态查询方便，故障自动诊断。◆体积小，重量轻 由于无需高压大容量的储能元件，且不需要配备专门的滤波装置，故RGSVG装置具有体积小、重量轻。◆ 完善的保护、诊断 拥有完善的保护和故障诊断系统，可查阅、存储、打印。治理效果 1、电气特征 额定电压（V） AC380/AC660±15% 2、工作频率（Hz） 50±5% 3、电气接线 三相三线 4、CT的要求 需要3个CT，5VA，CT侧二次电流为5A 5、采样周期 20ms 6、装置输出额定容量 标准500kvar，可定制 7、滤波能力高 8、 无功补偿 模式可选，自动容量控制 9、 功率因数校正 可设定 10、响应时间 20ms 11、有功功率损耗 <3% 额定模块功率下 12、过载能力 120% 13、多台运行方式 并联运行 14、平均无故障时间 ≥10万小时 15、 控制特征 IGBT开关频率 3600Hz 16、 控制算法 具有自适应能力的领域筛选矢量补偿算法 17、 控制器 数字式DSP 18、通信功能 采用Modbus远程通讯协议，通信接口RS485/232和CAN总线 19、控制连接 光纤，或电气连接 20、结构特征 防护等级 IP30 21、颜色 RAL7035（浅灰色），可按要求提供其他颜色 22、冷却方式 强迫风冷 23、 整体结构 落地式 24、安装方式 室内安装，固定方式可选，电缆进线方式可选 25、噪音 1m距离额定工况下≤65dB 26、 一次进线方式 上进线或下进线 27、 环境条件 环境温度 -25℃~+55℃ 28、 存储温度 -40℃~+65℃ 29、相对湿度 无凝露 30、 海拔高度 安装海拔小于1000米
解决方案
1、牵引级IGBT模块：
采用开关器件牵引级IGBT模块。
较大的模块裕量设计，提高设备可靠性和安全性。
基板，绝缘陶瓷衬底，耐功率、热循环能力强。
牵引级IGBT模块内部封装电感低。
抗干扰能力强。
2、直流链电容：
SVG采用IGBT专用直流链电容，该电容具有如下优势：
低等效串联电阻。
低等效串联电感。
高纹波电流，长寿命。
1.6倍过压能力。
高有效电流处理能力，免维护。
高温条件下的电容特性好。
3、功率单元：
主要包括IGBT、直流电容、缓冲吸收电路、驱动电路等。
SVG的核心主电路，用以实现功率变换。
模块化设计，功率单元的结构和电气性能完全一致，可以互换。
插排式设计，方便组装与更换。
统一风道设计，装置散热更加可靠。
4、全数字控制系统：
采用DSP芯片。
实时检测电网电压、电流等参数，计算瞬时无功功率，实现动态跟踪与补偿。
控制系统采用模块化设计。
DSP控制板互为冗余备份。
作为一种充满活力的新兴技术，RGSVG装置具有以下技术特点：
◆实时跟踪，动态补偿
自动跟踪补偿电网无功波动，具有高度可控性和快速响应性，补偿性能不受电网电压波动影响，滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险。
◆多效功能，同时治理多种电能质量问题
RGSVG装置可以同时治理配电网中多种常见的电能质量问题，如功率因数超标、电流不平衡、电压闪变和电流谐波等，改善电网供电质量，确保用户设备安全、可靠运行，降低能耗、提高效率。
◆功率单元模块化设计
功率单元采用IGBT全桥PWM逆变器模块化设计，相同模块可以互换，抽屉式结构，维护简单，更换快捷，提高了使用中的可靠性和可维修性。同时，由于采用了第三代IGBT和模块化设计，使得功率单元具有体积小、效率高、可靠性高的特点。
◆ DSP智能控制
采用高速DSP控制芯片，确保信号检测和补偿控制有效；兼具智能监控功能，装置操控灵活，运行参数、工作状态查询方便，故障自动诊断。
◆体积小，重量轻
由于无需高压大容量的储能元件，且不需要配备专门的滤波装置，故RGSVG装置具有体积小、重量轻。
◆ 完善的保护、诊断
拥有完善的保护和故障诊断系统，可查阅、存储、打印。
治理效果
1、电气特征 额定电压（V） AC380/AC660±15%
2、工作频率（Hz） 50±5%
3、电气接线 三相三线
4、CT的要求 需要3个CT，5VA，CT侧二次电流为5A
5、采样周期 20ms
6、装置输出额定容量 标准500kvar，可定制
7、滤波能力高
8、 无功补偿 模式可选，自动容量控制
9、 功率因数校正 可设定
10、响应时间 20ms
11、有功功率损耗 <3% 额定模块功率下
12、过载能力 120%
13、多台运行方式 并联运行
14、平均无故障时间 ≥10万小时
15、 控制特征 IGBT开关频率 3600Hz
16、 控制算法 具有自适应能力的领域筛选矢量补偿算法
17、 控制器 数字式DSP
18、通信功能 采用Modbus远程通讯协议，通信接口RS485/232和CAN总线
19、控制连接 光纤，或电气连接
20、结构特征 防护等级 IP30
21、颜色 RAL7035（浅灰色），可按要求提供其他颜色
22、冷却方式 强迫风冷
23、 整体结构 落地式
24、安装方式 室内安装，固定方式可选，电缆进线方式可选
25、噪音 1m距离额定工况下≤65dB
26、 一次进线方式 上进线或下进线
27、 环境条件 环境温度 -25℃~+55℃
28、 存储温度 -40℃~+65℃
29、相对湿度 无凝露
30、 海拔高度 安装海拔小于1000米
