晶闸管投切电容器

一、RG-TSCL的概念

晶闸管投切电容RG-TSCL是一种用于配电系统中的动态无功补偿装置，与机械投切电容器相比，晶闸管的开、关是无触点的，其操作寿命几乎是无限的，且晶闸管的投切的时刻可以精确控制，可以快速无冲击的将电容器接入电网，大大减少投切时的冲击电流和操作难度，其动态响应时间可以在0.02s以内，RG-TSCL能快速跟踪冲击负荷的突变，实现动态无功补偿，减小电压波动，提高功率因数。

二、RG-TSCL的工作原理

RG-TSCL系列动态无功补偿投切单元，是一种“过零触发”的晶闸管开关，投切单元主回路采用反并联晶闸管模块，控制电路板由触发、光电隔离及逻辑控制等组成，投切单元组合了散热器、风机、温度控制等，具有温控启动风机和过热保护功能。

投切单元采用“过零触发”的原理，投入电容器时无涌流，动态响应时间≤20ms，是一种用于电容器投切的电力电子开关。

三、RG-TSCL的配线安装

RG-TSCL模块需要连接三相功率线缆（分补模块还需要接N线缆）进行配线和安装。

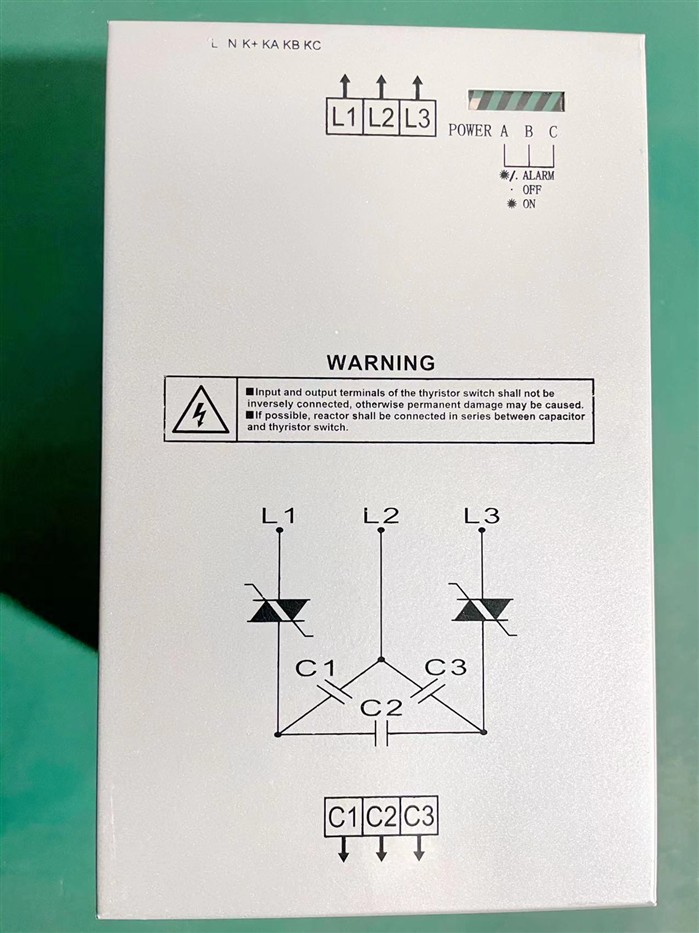

RG-TSCL系列容量机型，配电功率及信号接口均为一致，主回路：L1、L2、L3：系统电源接入端；

C1、C2、C3：接至电容器端

控制回路：K＋端：控制电压的正端，K-端：控制电压的负端（共补从A相接入，分补的从各相接入）

工作电源：L端：相线（三相中任意一相），N端：零线端，分三种情况：

（1）当系统电压为380V时，订货时未注明的默认为内部取电，不需要接L，N线（接了也不影响）。

（2）当系统电压为690V时，工作电源为220V，要求L，N线上接入220V（由用户配变压器）

（3）某些特殊场合（系统电压220V或电压特别低，波动特别大），要求外配的直流开关电源供电，则L、N端会改成V+，V-端，分别接入开关电源的正负端。
