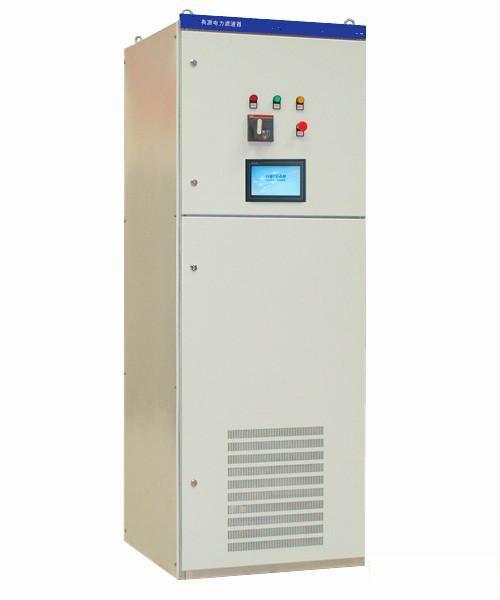

  静止无功发生器RGSVG
低压静止无功发生器RGSVG
详细介绍

解决方案
1、牵引级IGBT模块:
  采用国际顶级优质开关器件——德国EUPEC公司的牵引级IGBT模块。
  较大的模块裕量设计,提高设备可靠性和安全性。
  AlSiC基板,AlO绝缘陶瓷衬底,耐功率、热循环能力强。
  牵引级IGBT模块内部封装电感更低。
  抗干扰能力更强。
 2、DC - LINK 直流链电容:
    SVG采用IGBT专用DC-Link直流链电容,该电容具有如下优势:
  低等效串联电阻。
  低等效串联电感。
  高纹波电流,长寿命。
  1.6倍过压能力。
  高有效电流处理能力,免维护。
  高温条件下的电容特性优良。
 3、功率单元:
  主要包括IGBT、直流电容、缓冲吸收电路、驱动电路等。
  SVG的核心主电路,用以实现功率变换。
  模块化设计,功率单元的结构和电气性能完全一致,可以互换。
  插排式设计,方便组装与更换。
  统一风道设计,装置散热更加可靠。
 4、全数字控制系统:
  采用美国TI公司先进DSP芯片。
  实时检测电网电压、电流等参数,计算瞬时无功功率,实现动态跟踪与补偿。
  控制系统采用模块化设计。
  DSP控制板互为冗余备份。
作为一种充满活力的新兴技术,RGSVG装置具有以下技术特点:
◆实时跟踪,动态补偿
 自动跟踪补偿电网无功波动,具有高度可控性和快速响应性,补偿性能不受电网电压波动影响,滤波特性不受系统阻抗的影响,可消除与系统阻抗发生谐振的危险。
◆多效功能,同时治理多种电能质量问题
    RG-SVG装置可以同时治理配电网中多种常见的电能质量问题,如功率因数超标、电流不平衡、电压闪变和电流谐波等,改善电网供电质量,确保用户设备安全、可靠运行,降低能耗、提高效率。
◆功率单元模块化设计
 功率单元采用IGBT全桥PWM逆变器模块化设计,相同模块可以互换,抽屉式结构,维护简单,更换快捷,提高了使用中的可靠性和可维修性。同时,由于采用了第三代IGBT和模块化设计,使得功率单元具有体积小、效率高、可靠性高的特点。
◆ DSP智能控制
 采用高速DSP控制芯片,确保信号检测和补偿控制精确有效;兼具智能监控功能,装置操控灵活,运行参数、工作状态查询方便,故障自动诊断。
◆体积小,重量轻
 由于无需高压大容量的储能元件,且不需要配备专门的滤波装置,故RGSVG装置具有体积小、重量轻的优点。
◆ 完善的保护、诊断
 拥有完善的保护和故障诊断系统,可查阅、存储、打印。
治理效果
电气特征 额定电压(V) AC380/AC660±15%
 工作频率(Hz) 50±5%
 电气接线 三相三线
 CT的要求 需要3个CT,5VA,CT侧二次电流为5A
 采样周期 20ms
 装置输出额定容量 标准500kvar,可定制
 滤波能力 高达97%
 无功补偿 模式可选,自动容量控制
 功率因数校正 可设定
 响应时间 1ms
 有功功率损耗 <3% 额定模块功率下
 过载能力 120%
 多台运行方式 并联运行
 平均无故障时间 ≥10万小时
 控制特征 IGBT开关频率 3600Hz
 控制算法 具有自适应能力的领域筛选矢量补偿算法
 控制器 数字式DSP
 通信功能 采用Modbus远程通讯协议,通信接口RS485/232和CAN总线
 控制连接 光纤,或电气连接
 结构特征 防护等级 IP30
 颜色 RAL7035(浅灰色),可按要求提供其他颜色
 冷却方式 强迫风冷
 整体结构 落地式
 安装方式 室内安装,固定方式可选,电缆进线方式可选
 噪音 1m距离额定工况下≤60dB
 一次进线方式 上进线或下进线
 环境条件 环境温度 -25℃~+55℃
 存储温度 -40℃~+65℃
 相对湿度 最大95%,无凝露
 海拔高度 安装海拔小于1000米
 污秽等级 重污区
 雷害等级 中雷区
 电磁兼容 符合GB/T.7251-2005 (GB/T7261-2000)包括衰减震荡脉冲群干扰、静电放电干扰、辐射 电磁场干扰、快速暖变干扰、浪涌(冲击)干扰度、电压中断抗扰度、电磁发射试验等.
